| 品牌：MOXA | 型号：TCC-80 |
简介

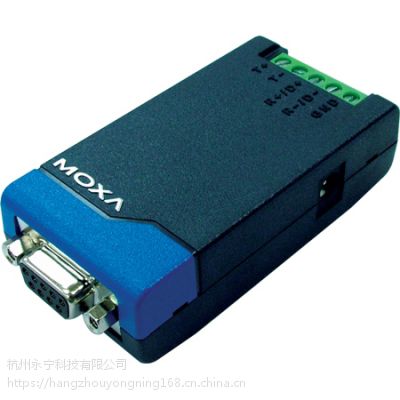

TCC-80转换器通过从RS-232端口取电来实现RS-232到 RS-422/485转换。它将RS-232的TxD和RxD信号转换为半 双工的2线RS-485或全双工的4线RS-422/485差分信号。 同时，TCC-80内建有15KV ESD浪涌保护功能，可防止输出信号的电流突波。除此之外，TCC-80还提供了通过检 测RS-232输出信号TxD状态来实现RS-485自动数据流向 控制的功能。因此，客户不必亲自控制RS-485数据的流向。
串口取电
TCC-80 的RS-232接口接头为孔式DB9的形式。可直接与PC 机相连，并通过TxD、RxD和DTR信号线向PC机取电。无论 这些电平信号高低与否，TCC-80都可以从这些数据/握手 信号线上获取足够的电源。若某些应用当中没有使用握手 信号，客户可以采用外部供电的方式。电源要求在5-12V DC，例如USB供电或电源适配器。
使用外部电源适配器
对TCC-80这类串口取电的设备来讲，终端电阻的选取是 非常关键的。在多数情况下，当RS-422/485电缆超过100 米时就会用到终端电阻。除去数据传输产生的功耗，终 端电阻产生的功耗大概为75mW之多，此时，通过串口取电的方式就不能满足TCC-80工作的需求。因此，若 RS-422/485传输距离较长而使用到终端电阻或没有使用握 手信号时，强烈建议客户使用USB或电源适配器之类的方 式为TCC-80供电。
串口取电的功率消耗
通过RS-232串口取电方式使用TCC-80转换器时，尤其要 注意电源功耗。RS-232电缆长度以及RS-422/485的传输距 离。 通常，PC机上的标准串口能够通过TxD、RxD和DTR提供大 概70-90mW的电源功率，TCC-80消耗掉其中50mW。需要注意的是，RS-232与主机之间的电缆长度应短于15cm 以确保在传输过程中的电源功率损耗降至***。余下的功 率则用于RS-422/485信号的传输。
特点
- 串口取电或外部供电
- 结构紧凑
- 2/4线422和485方式可选
- RS-485自动数据流向控制
- 自动侦测波特率
- 15 KV ESD浪涌保护
- 内建120Ω终端电阻
通讯参数 波特率：300 bps ~ 115.2 kbps
RS-232：
连接器：针式DB9
信号：TxD、RxD、GND直通
内部回部：RTS到CTS，DTR到DSR和DCD
RS-422/485端：
连接器：端子排
信号：TxD+，TxD-，RxD+(Data+)，RxD-(Data-)，GND
模式：4线RS-422，4线RS-485，
2线RS-485（通过拨码开关选择）
RS-485数据流向控制：自动
上/下拉电阻：1 K/1 KΩ
串口保护：15 KV ESD
工作环境 工作温度：0 ~ 60 °C(32 ~ 140 °F)
存储温度：-20 ~ 75 °C(-4 ~ 167 °F)
工作湿度：5 ~ 95% RH
电源 输入电源
RS-232串口：TxD，RTS，DTR; 外接电源输入接口
输入电压：5 ~ 12 VDC
电压功耗：10 mA@5 VDC（禁用终端电阻）
机械特性 尺寸 (长×宽×高)：42×80×22 mm
外壳：ABS+PC
重量：50±5 g
安规认证CE Class B，FCC Class B
保修期5 年
