价 格
订货量
￥350.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 品牌：MOXA | 型号：TCC-80I |
简介

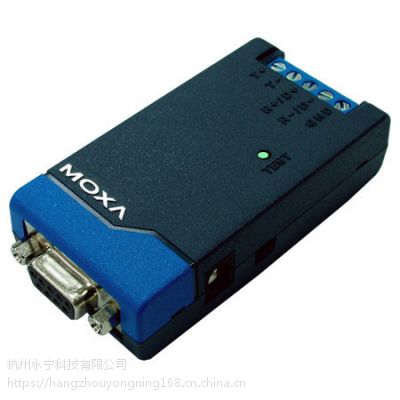

TCC-80I是世界上***个串口供电且具有2.5KV隔离保护的高速转换器。TCC-80I通过RS-232设备供电来实现RS232到RS-422/485转换和隔离保护。它将RS-232的TXD和RXD信号转换为半双工的2线RS-485或全双工的4线RS-422/485信号。同时，TCC-80I内建15 KV EDS突波保护，提供过流保护功能。TCC-80I根据RS-232 端TXD状态，实现RS-485自动数据流向控制。因此，使用者无需在程序中控制RS-485数据流向。
RS-232串口供电和光电隔离
TCC-80I的RS-232接口为DB9孔式，可直接与主机串口相连，并通过TXD、RTS和DTR信号线取电，TCC-80I的2.5 KV的隔离保护是通过光耦元件将电信号转换成光信号，然后在另一端再将光信号转换成电信号。在这种情况下可以将两端的电路完全隔离。同时可以保护由于对地环路所造成的设备和传输界面元件的损坏，防止因数据丢失引起的损失。
特点
- 串口取电或外部供电
- 高速传输速率可达115.2Kbps
- 2.5KV的隔离保护
- 体积小巧
- 2线RS485、4线422和485方式可选
- RS-485自动数据流向控制
- 15KV EDS 串口保护
- 内建120 欧姆终端电阻
- ***技术：LED电源指示灯
通讯参数 波特率：300 bps ~ 115.2 kbps
RS-232：
连接器：孔式DB9
信号：TxD、RxD和GND
内部回环：RTS到CTS，DTR到DSR和DCD
RS-422/485：
连接器：端子排
信号：TxD+，TxD-，RxD+(Data+)，RxD-(Data-)，GND
模式：4线RS-422，4线RS-485，
2线RS-485（通过拨码开关设置）
RS-485数据流向控制：自动
上/下拉电阻：1 K/1 KΩ
光隔保护：2.5 KV RMS（1分钟）
串口保护：15 KV ESD
工作环境 工作温度：0 ~ 60 °C(32 ~ 140 °F)
存储温度：-20 ~ 75 °C(-4 ~ 167 °F)
工作湿度：5 ~ 95% RH
电源 输入电源
RS-232串口：TxD，RTS，DTR；外接电源输入接口
输入电压：5 ~ 12 VDC
电压功耗：20 mA@5 VDC（禁用终端电阻）
机械特性 尺寸 (长×宽×高)：42×80×22 mm
外壳：ABS+PC
重量：50±5 g
安规认证CE Class B，FCC Class B
保修期5 年
