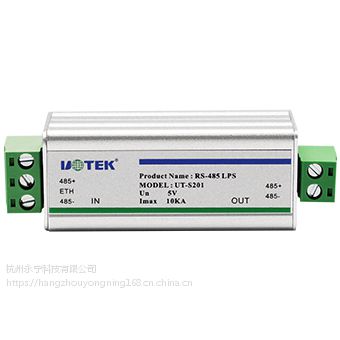

| 加工定制：否 | 品牌：宇泰高科 | 型号：UT-S201 |
产品概述
本雷击浪涌保护器参照***IEC61643-21:2000 / GB/T18802.21设计。随着国民经济的发展，互联网时代的发展日益月新，互联网技术发展进步神速。然而，却不能无视发展中存在这样或者那样的问题,安全问题是放在***位的。日常生活中，雷电对于电子设备的损坏是最严重的，静电产生的威胁也无处不在，为了广大用户有一个更安全的使用环境，提高设备可靠性的要求的呼声也越来越强烈。
用途：用于工业控制互联网、RS-485接口、专线、自动控制和仪表线路、数据线及电话设备、传真机等设备保护，还可用于电流环中的传感器、二次仪表的保护;使被保护设备免受感应过电压、操作过电压和静电放电等所造成的损坏。
详细参数
>>产品规格
额定工作电压 Un：5V
直流工作电压Uc：6V
交流工作电压Uc：4.2V
额定工作电流IL：0.12A
标称放电电流（8/20 us）In：5KA
放电电流 In：10KA
限制电压 Upl：≤11V
线的串联阻抗特性 Ro ：10 Ohm
线与线之间的电容值Cll：≤80pF
线与地之间的电容值Cpe：≤140pF
响应时间ta：＜1 ns
工作温度范围：-40℃～85℃
测试标准：IEC61000-4-5
测试等级：X
绝缘电阻：>1MΩ
插入损耗（dB）：≤0.5 dB
外壳防护等级：IP30
外形尺寸：25 x 25 x 82mm
外壳材料：屏蔽金属铝
接线形式：接线端子(RS-485)
防静电等级：4级
传输速率（BPS）：10M
>>工作原理
雷击浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压钳位在设备允许的电压范围内，从而确保了运行设备的安全。
>>安装使用和维护
安装说明：
●将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
●将保护器接入被保护设备前端，必须连接可靠。
●将保护器的接地线尽可能短地连接到保护接地母线上。
注意事项：
●保护器上有输入(IN)、输出(OUT)标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
●若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
●用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
保护器的检查：
●用万用表“Ω×1”档测量保护器输入芯线与输出芯线之间的电阻约为10 Ω；若开路，则不正常，应更换保护器。
