| 品牌：宇泰高科 |
产品概述

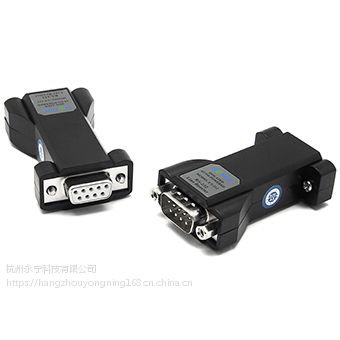

UT-212 RS-232光电隔离长线驱动器或长线收发器或长距光隔转发器，它可以在光隔离的同时将两台异步通信的RS-232设备的通信距离延长至12公里。
由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，从而保护通信设备免受电源地线回路和浪涌的干扰损坏，明显地提高了通信系统的可靠性与稳定性，同时由于改变了原来RS-232接口单端传输方式，使用了双线平衡传输，大大增大了通信距离。
UT-212体积小巧，对导线没有特殊要求，不需要外接电源，可以直接插到设备的RS-232接口，使用非常方便。
UT-212系列产品已经被广泛地应用于点到点RS-232通信、多用户终端与主机的联接、RS-232远程控制系统、程控交换机计费终端、卫星接收机。
详细参数
>>应用领域
●点对点的RS-232通信
●多用户系统
●远程终端
●多用户终端与主机联接
●RS-232远程控制系统
●程控交换机计费终端
●卫星接收机
●远程寻呼台系统
●不共地的RS-232设备间联接
>>产品规格
接口：一端符合EIA RS-232C和CCITT V.24异步协议、另一端使用专用4芯铜线
连接器：RS-232一侧使用DB9孔连接器线路一侧使用DB9针连接器
传输模式：异步、全双工或单工
距离：12KM使用24AWG导线@9600BPS
1KM使用24AWG导线@38.4KBPS
100M使用24AWG导线@57.6KBPS
隔离电压：2500Vrms脉冲或500VDC连续
速率：异步57.6KBPS
电源：串口自供电
外形尺寸：62mmX34mmX18mm
重量：30g
使用环境：-40℃ 到 85℃，相对湿度为5%到95%
>>功能说明
RS-232C接口：DB9孔连接器（DTR与DCD短接，RTS与CTS短接）
长距传输线接口：使用DB9针连接器
终端类型：RS-232C一侧（近端）直接接DTE设备
使用传输线：使用4条铜线传输
接线方法：远端两个DB9针连接器之间2接3、3接2、4接5、5接4
远端DB9定义：3是T-，4是T+、2是R-、5是R+，两只产品相连时是对称的。
供电：由TXD、RTS、DTR之一供电，
传输信号：TXD和RXD双向传输
>>应用领域示意图
>>订购信息
